Ürün Açıklaması

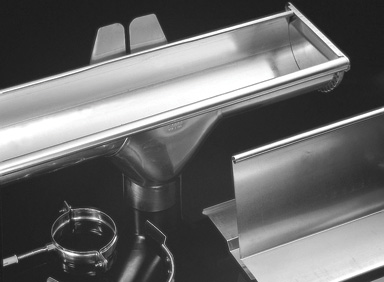

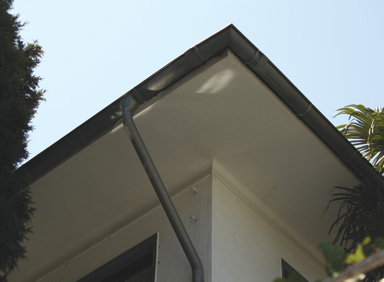

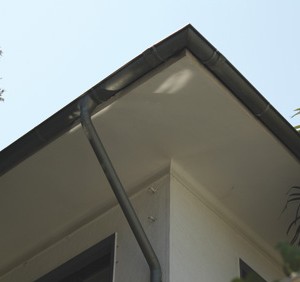

Braas Çatı Sistemleri’nin estetik ve güçlü malzemeler kullanarak ürettiği yağmur indirme sistemleri yağış suyunun etkin ve verimli bir şekilde drenajını sağlıyor. Braas yağmur indirme sistemleri, esnek ve modüler birleşim yerleri sayesinde malzemelerin sıcaklık değişimlerine bağlı genleşme ve büzülmesinden kaynaklanan sorunları çözüyor. Modern ve geleneksel mimari tasarımlara değer katan Braas modüler yağmur indirme sistemleri , çatılara estetik bir görünüm kazandırıyor.

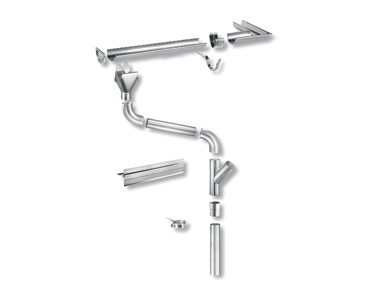

1. Yağmur deresi tespit kelepçesi tekli
2. Yan saçak kapatma elemanı
3. Yağmur deresi ön saçak kapatma elemanı
4. Yağmur deresi
5. Yağmur deresi ek parçası
6. Yağmur deresi köşe dönüş elemanı
7. Yağmur deresi sonlama elemanı
8. Yağmur dere-iniş boru bağlantı elemanı
9. Yağmur iniş dönüş elemanı
10. Yağmur iniş borusu
11. Yağmur iniş borusu duvar tespit kelepçesi
12. Yağmur iniş borusu Y çatal elemanı
13. Yağmur iniş borusu redüksiyon elemanı
| TEKNİK BİLGİLER | |
|---|---|
| Dere Uzunluğu | 400 cm |
| Dere Kesit Kalınlığı | 0,7 mm |
| Dere Açılımı (Dairesel Kesit) | 33 cm |
| Dere Akış Kesiti | 100 cm2 |
| İniş Borusu Uzunluğu | 300 cm |
| İniş Borusu Çapı | 80-100 mm |
| Dere Tespit Kelepçesi Kalınlığı | 4 mm |
| Dere Tespit Kelepçesi Genişliği | 25 mm |
| Yan Saçak Bitiş Elemanı Uzunluğu | 400 cm |
| Yan Saçak Bitiş Elemanı Alın Yüksekliği | 24,6 cm |
| Birleşim Yerleri EPDM (Ek Parçası ve Sonlama Elemanı) | |
Resim1: İki derenin birbirine bağlanması gereken noktalarda yağmur deresi ek parçası kullanılır. Bu parça 8 mm lastik bir conta ile donatılmıştır. İki derenin arasına çalışma payı olarak 0,8 cm mesafe bırakılır.
Resim2: Yağmur deresi ek parçası üst ve alt dere profillerine oturtulur ve mekanik olarak kilitlenir. Bu işlem yağmur derelerinin, kaynak ve lehim kullanılmadan bağlanmasını sağlar.
Resim3: Yağmur deresine iniş borusunun bağlanacağı noktalarda, yağmur dere-iniş boru bağlantı elemanı kullanılır. Önce yağmur deresi üzerinde iniş borusu çapında bir delik açılır.
Resim4: İniş dere-boru bağlantı elamanı yağmur deresi ön profiline oturtulur.
Resim5: İniş dere-boru bağlantı elamanının kulakları yağmur deresi arka profili üzerine kıvrılarak montaj tamamlanır.
Resim6: Yağmur derelerinin son bulduğu noktalarda yağmur deresi sonlama elemanı kullanılır. Bu elaman da ek parçası gibi lastik bir conta ile donatılmıştır. Yağmur deresine merkezlendikten sonra hafifçe üzerine vurularak monte edilir.
Resim7: Yağmur derelerinin çatı saçağına montajı için tekli yağmur deresi kelepçesi kullanılır. Kelepçeler 60 cm’de 1 adet kullanılmalıdır.
